Видеокарта без 8-пинового разъема: нестандартное решение ZOTAC для компактных систем

При создании компактных настольных компьютеров инженеры часто сталкиваются с проблемой питания мощных компонентов. Традиционные видеокарты требуют отдельного подключения через 8-контактный разъем, что увеличивает количество кабелей и усложняет компоновку в малом объеме. Компания ZOTAC, судя по всему, предложила свое решение этой задачи.

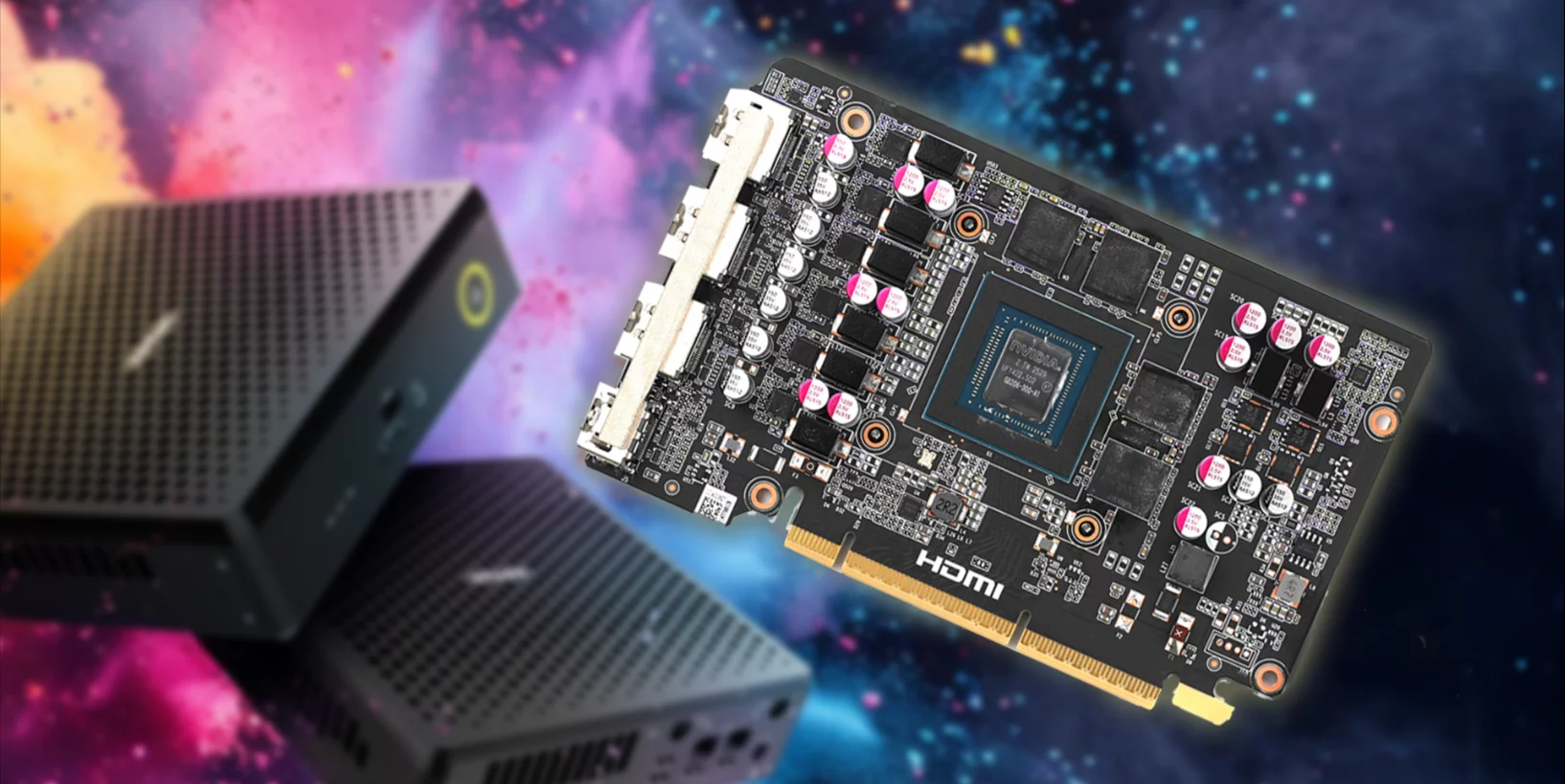

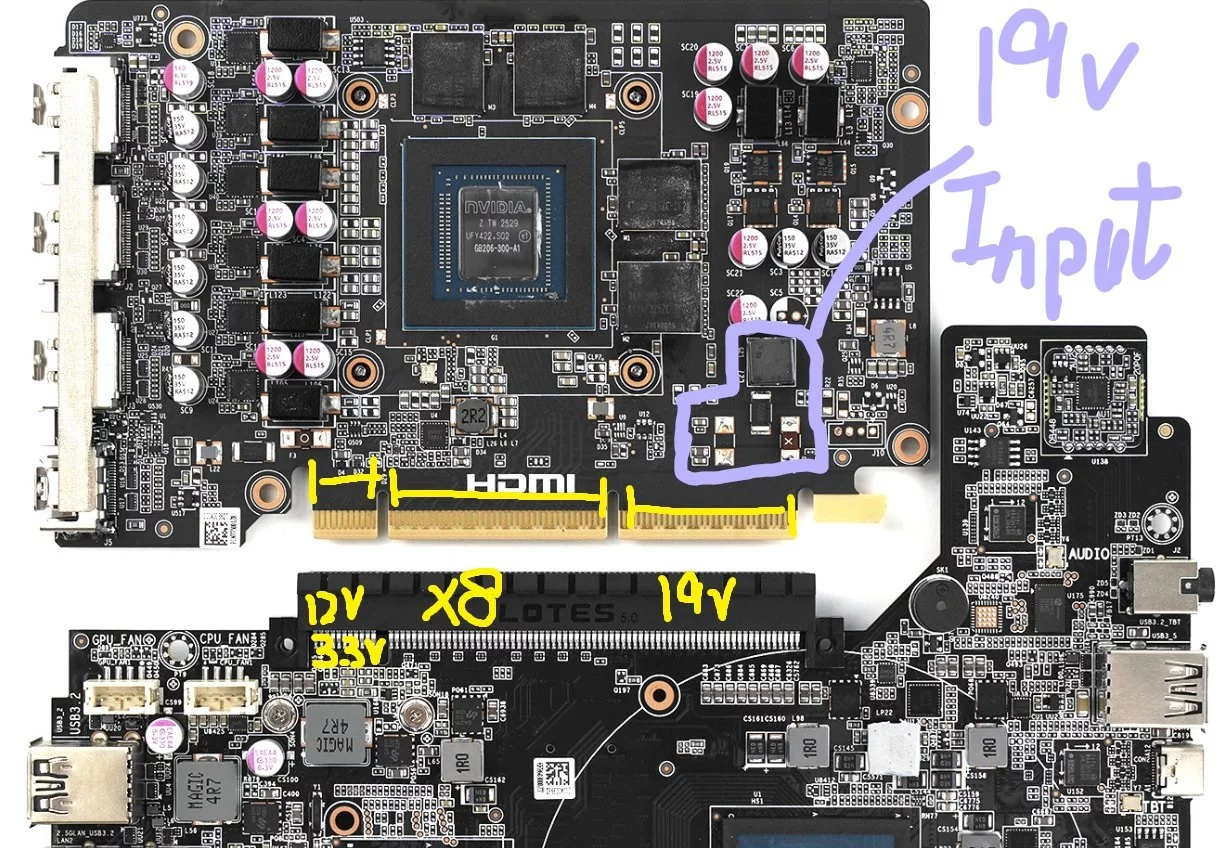

Как выяснилось в ходе разбора мини-PC Magnus, представленного ранее в этом году, в нем используется десктопная версия графического GeForce RTX 5060 Ti, но особенность карты заключается в отсутствии привычного разъема для дополнительного питания. Вместо этого разработчики реализовали необычную схему, где контактная площадка на модуле видеокарты разделена на две независимые секции.

Обе используют стандарт PCIe 5.0, но выполняют разные функции. Первая группа контактов, состоящая из 8 линий, отвечает непосредственно за передачу данных между GPU и системной платой, а вторая, также 8-линейная секция, задействована исключительно для подачи электропитания на графический чип. Такая конструкция, позволяет подавать до 180 ватт мощности, что соответствует требованиям RTX 5060 Ti.

Подход ZOTAC отличается от других решений для компактных систем, таких как специализированные высокомощные коннекторы. Он позволяет полностью отказаться от дополнительных кабелей внутри корпуса объемом всего 2,65 литра, но, как показывают тесты, данная инженерная находка подходит для видеокарт с потреблением не более 200 ватт. Более производительные модели, например RTX 5070 Ti, уже требуют стандартного разъема 12V-2x6.

Техническое решение, примененное в ZOTAC Magnus, демонстрирует возможность создания ультракомпактных систем на базе полноценных десктопных видеокарт среднего класса без ущерба для энергоснабжения, что может повлиять на подходы к проектированию аналогичных мини-PC в будущем.
