Как правильно выбрать блок питания для игрового компьютера — размеры, характеристики, провода и многое другое

Без чего компьютер никогда не запустится? Без видеокарты? Без кулера? Нет. Он ни за что не запустится без блока питания. А как его выбрать максимально эффективно — читайте в нашем подробном руководстве.

Подбирать блок питания будем последовательно, чтобы вам было понятно, на какие вещи обращать внимание в первую очередь, а какими в отдельных случаях и вовсе можно пренебречь.

Несмотря на то, что у каждого блока питания имеется целый букет различных характеристик и особенностей, первым делом нужно всегда смотреть на размер. Ведь если «железка» физически не поместится в корпус, то она будет бесполезна вне зависимости от того, какая у нее мощность, верно? Так что форм-фактор — это отправная точка поиска. В зависимости от размера блоки питания делятся на три основные категории: ATX, SFX и TFX.

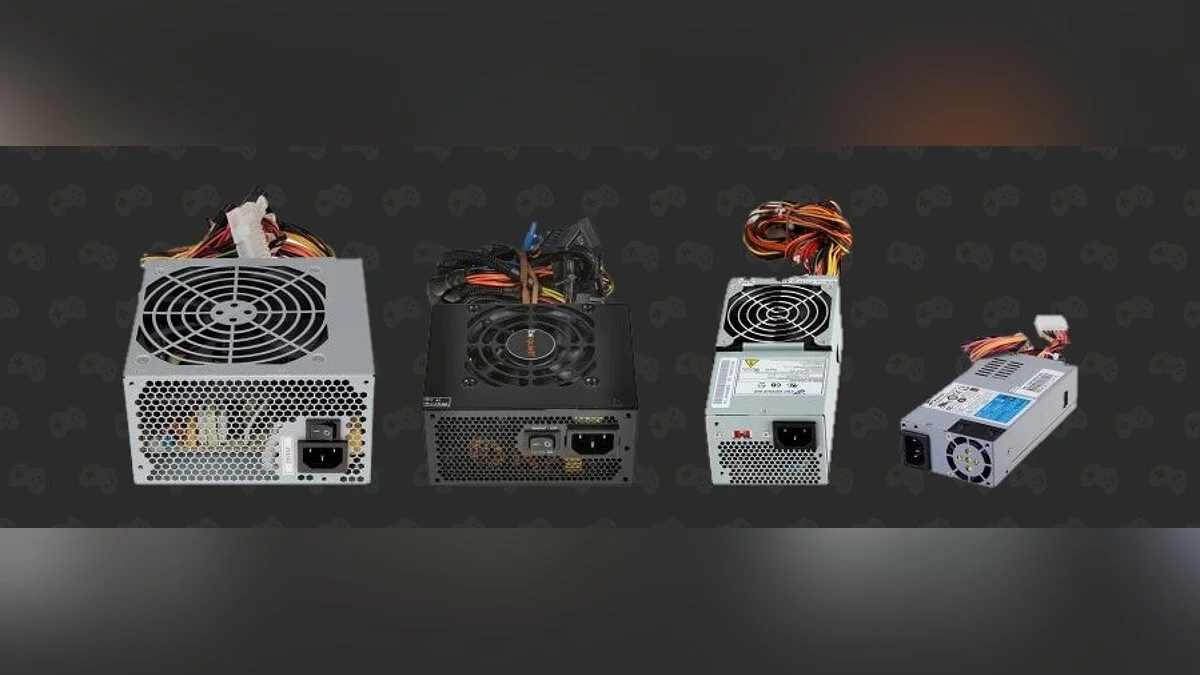

Разумеется, есть и другие типы. Например, иногда вам может понадобиться блок питания в формате ITX или FlexATX, но это скорее исключение из правил. Если у вас стандартный корпус типа (от Mini-Tower до Full-Tower), то вам с вероятностью 99% нужен блок питания ATX. Если не уверены, то обязательно спросите у продавца насчет форм-фактора совместимых БП. Эту информацию также всегда пишут в списке характеристик любого корпуса, так что найти ее не составит труда.

Зачем же тогда нужны SFX и TFX? Ответ прост: эти форм-факторы предназначены для компактных или нестандартных корпусов. Такие обычно используются для мультимедийных компьютеров или серверов. При этом SFX по форме ближе к квадрату, нежели ATX, а TFX, напротив, имеет более вытянутый корпус. На всякий случай вот вам стандартные габариты блока питания ATX — 150x86x140 мм, если в описании не указан форм-фактор.

Как в случае других комплектующих, качество каждой отдельно взятой модели зависит от производителя. Блоки питания производятся множеством компаний, но каким из них можно доверять? С годами, конечно, все меняется, но на текущий момент наиболее надежными признаны блоки питания от этих фирм: Super Flower, be quiet!, Seasonic, EVGA, XFX. Если у вас есть возможность взять БП от этих брендов, то лучше сделать именно так.

А если нет, то вот список других компаний, которые тоже производят неплохие блоки питания:

Безымянные БП или модели от малоизвестных компаний лучше не брать совсем. Подавляющее большинство из них либо некачественные, либо просто опасные. Да и к тому же это как-то странно — покупать игровое «железо» и запитывать его от непонятного блока питания, который может загореться во время высокой нагрузки или из-за скачка в электросети.

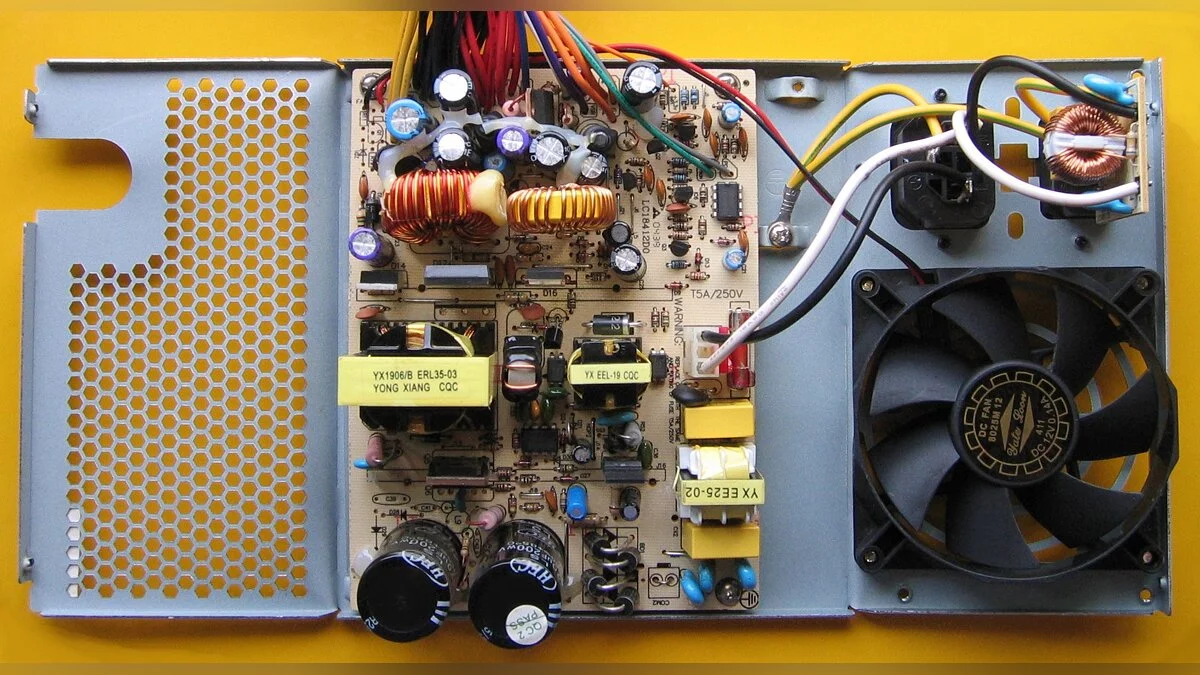

Но если и эти вполне себе ничего, то почему отдельно выделены именно Super Flower, be quiet!, Seasonic, EVGA и XFX? Все просто: у них более качественная элементная база, то есть «начинка». Очень мало компаний производят абсолютно все компоненты для своих блоков питания. Почти все так или иначе заказывают отдельные детали у сторонних производителей. И это действительно важно, потому что один-единственный вздувшийся конденсатор может «прибить» весь компьютер.

Лидерами на рынке «начинки» блоков питания традиционно являются японские и тайваньские компании, такие как HEC, Nippon Chemi-con, T-Apo, Rubicon. Особенно ценятся японские конденсаторы и тихие вентиляторы от первоклассных производителей.

Но часто определить производителя отдельных компонентов довольно трудно, так как такую информацию редко пишут в магазинах. Но практически всегда происхождение элементной базы можно найти на специализированном англоязычном ресурсе RealHardTechX.

Выбор размера — это лишь начало. А дальше уже будет посложнее. Несмотря на то, что большинство блоков питания относятся к форм-фактору ATX, между ними есть множество отличий. Одно из самых важных — версия ATX. Когда-то давно было только две версии — 1.0 и 2.0. Сейчас первая уже практически нигде не используется, ее даже в магазинах не купить, а вот вторая разрослась на разные подвиды: 2.1, 2.2, 2.3, 2.31, 2.32, 2.4, 2.51 и 2.52.

Поначалу все это может запутать, но на самом деле тут нет ничего сложного. Все БП с версией ATX 2.0 и выше имеют 24-штырьковый разъем для питания материнской платы. Поэтому технически все эти блоки вполне совместимы с современными «материнками». Различие между версиями ATX в основном заключается в возможности физического разделения 24-штырькового разъема на 20-штырьковый и 4-штырьковый. Это полезно, когда блок питания нужно подключить к старой материнской плате.

Но в остальном разница между ними несущественная и заключается в особенностях подачи питания и разведения проводов. Если не хотите вникать в такие вещи, то вот вам простой, но очень полезный совет: берите блоки питания с версией ATX от 2.3.

Это наиболее распространенный и совместимый вариант, который подойдет к практически любой современной материнской плате. Да и к тому же 2.0, 2.1 и 2.2 сейчас почти не осталось в магазинах по причине устаревания.

Следующий шаг — подбор необходимой мощности. И вот тут глаза начинают действительно разбегаться, потому что блоки питания имеют мощность от 200 до 2500 Ватт. Как понять, какую мощность нужно обеспечить своему компьютеру? Тут все зависит от того, что именно вы собираетесь запитывать — минималистичный офисный ПК, не очень мощный игровой компьютер или крутую геймерскую станцию на несколько видеокарт.

В случае, если вы используете самый минимум, то есть материнскую плату, пару вентиляторов и процессор с интегрированным видеочипом без полноценной видеокарты, то вам вполне хватит простого блока питания на 300-400 Вт. Для ПК со «встройкой» большего и не нужно, так зачем переплачивать за мощный БП, который не будет задействован даже наполовину? Разумеется, он тоже будет работать, но это не совсем резонная трата денег.

Если же у вас типичный игровой компьютер с неплохой видеокартой, производительным процессором и, возможно, звуковой или сетевой картой, то энергии понадобится побольше — вплоть до 600 Вт. Вообще диапазон 450-600 Вт считается «золотой серединой», и подавляющее количество блоков питания для игровых ПК имеют именно такую мощность. Этого хватит, чтобы укомплектовать все необходимое для производительного гейминга.

600 Ватт будет вполне достаточно для системы на процессоре Intel Core i9-9900k и видеокарте Nvidia GeForce RTX 2080 Ti, причем в разгоне. Но только если речь идет о качественном 600-ваттнике с достаточно высоким напряжением по линии 12 Вольт. Об этом — в следующем разделе, а пока что продолжаем разговор о номинальной мощности.

Так вот, неужели кому-то придется искать что-то еще более мощное, чем БП на 600 Вт? Да, особенно если речь идет о больших материнских платах с несколькими разъемами PCI-e x16. В них обычно вставляют видеокарты, а так как они часто потребляют много энергии, то и питания для нескольких карточек нужно побольше. Впрочем, бежать за БП на 1600 Вт вовсе необязательно. Для использования двух, трех или даже четырех видеокарт с головой хватит и 1000 Ватт.

Также стоит понимать, что мощность уходит и на другие комплектующие — жесткие диски, приводы и вентиляторы системы охлаждения. Чем больше у вас «начинки», тем больше электроэнергии будет «кушать» компьютер. Впрочем, даже если у вас полностью укомплектованный корпус типа Full-Tower с несколькими видеокартами, сетевой и звуковой картами, россыпью жестких дисков, а также приводами на все случаи жизни, то больше 1000 Вт все равно не потребуется.

Если вы любите точность и во всем стараетесь искать оптимум, то вы можете подсчитать энергозатраты самостоятельно. Для этого вам нужно посмотреть спецификации всех комплектующих и сложить вместе их энергопотребление в Ваттах. И вам даже не придется записывать все на бумаге, искать спецификации и складывать вручную, потому что сейчас в сети есть множество калькуляторов мощности БП. Вот один из самых удобных, но при желании можно найти и другие.

Помимо номинальной мощности у блока питания есть еще один важный показатель — мощность по линии 12 Вольт. Но зачем он нужен, когда можно посмотреть суммарную мощность? Дело в том, что большая часть энергопотребления в современных компьютерах идет как раз по линии 12 Вольт, и именно она определяет, сможет ли блок питания справиться с основными комплектующими — видеокартой (или видеокартами) и процессором.

Мощность по линии 12 Вольт всегда меньше мощности по номиналу, но суммарное энергопотребление процессора и всех подключенных к материнской плате видеокарт должно укладываться именно в этот показатель. Он также часто называется «честной мощностью». Например, вы хотите подобрать блок питания для компьютера с процессором Intel Core i7-9400f и видеокартой Nvidia GTX 1070 Ti. Сначала нужно найти расчетную мощностью обеих «железок».

В спецификации на процессор значится цифра в 65 Ватт, а на сайте производителя видеокарты указано значение 180 Ватт. Сложив оба числа, получаем 245 Ватт. Однако это не означает, что нам нужен блок питания с честной мощностью в 245 Ватт, потому что в спецификациях указаны лишь расчетные показатели. Они часто не учитывают эксплуатацию при полной нагрузке и, разумеется, не учитывают разгон. А значит нужно брать с запасом.

Например, в спецификации на GTX 1070 Ti указана рекомендуемая мощность в 500 Ватт. То есть в два раза выше, чем сумма расчетных мощностей видеокарты и процессора. Зная это, всегда старайтесь искать блок питания с хорошим запасом по мощности. И обязательно смотрите на показатель мощности по линии 12 Вольт, потому что именно он в случае со сборкой игрового компьютера является одним из решающих факторов. И, конечно, не забываем перепроверить на калькуляторе мощности БП.

Мощный БП — это круто, но хотелось бы, чтобы он был как можно тише. Из-за конструктивных особенностей большинства корпусов, именно блок питания создает большую часть шума. Даже если вы купили якобы бесшумный корпус с антивибрационным покрытием и толстыми стальными стенками, но забыли про тихий БП, то посидеть в тишине точно не получится. Но есть несколько советов, которые помогут вам подобрать блок питания с минимальным уровнем шума.

Во-первых, смотрите на диаметр вентилятора. Чем он больше, тем меньшие обороты потребуются для охлаждения, а значит и уровень звука будет ниже. Если хотите максимально тихий БП, то ищите модели, у которых вентилятор имеет диаметр 120 мм и выше. А вот брать БП без вентилятора вообще, то есть с пассивным охлаждением, не стоит. Потому что у вас не офисный компьютер, а игровой, а значит и нагрузка на него будет соответствующая.

Во-вторых, при выборе блока питания вам следует обратить внимание, есть ли у него функция автоматического регулирования скорости вращения. Сейчас она есть почти на всех моделях, но лучше все-таки проверить. С ней БП будет снижать скорость вращения при низкой нагрузке. Это поможет сделать работу компьютера более тихой во время выполнения простых задач, таких как работа в офисных приложения, просмотр фильмов, прослушивание музыки и так далее.

К слову, шум также может зависеть от нагрузки: чем меньше блок «напрягается», тем он тише. Это значит, что ваш БП на 400 Ватт работает на пределе, то будет шумно. Именно поэтому некоторые берут блок с большим запасом.

Во-третьих, обязательно загляните в подробный список характеристик. В нем должны быть указаны минимальный и максимальный уровень шума. Чем меньше оба этих показателя, тем тише в целом будет работать блок питания. Если вы выбираете между двумя похожими БП, то лучше отдать предпочтение тому, у которого меньше меньше уровень шума. Особенно максимальный, потому что именно он может доставлять неудобства.

У почти каждого современного блока питания имеется особый показатель по шкале 80 PLUS — Standard, Bronze, Silver, Gold, Platinum и Titanium. Но что они значат и чем отличаются? На самом деле тут тоже все очень просто. Сертификат 80 PLUS — это условный показатель энергоэффективности. Чем она выше, тем больший КПД имеет блок питания. Сказывается это прежде всего на тратах электроэнергии. Всем ведь хочется немного сэкономить?

Чтобы пользователям было проще подбирать комплектующие по кошельку, для блоков питания создали универсальную систему сертификации. Чем выше уровень 80 PLUS от Standard до Titanium, тем выше энергоэффективность. Правда, «титановые» и «платиновые» БП стоят дорого, там что на них особо не сэкономишь. Тем не менее, «золотые» и «бронзовые» не так уж и сильно отличаются по цене от «стандартных», так что предпочтение стоит отдать именно им.

Но тут есть важная ремарка: вне зависимости от класса энергоэффективности, все БП, даже «стандартные», полностью работоспособны. Покупая Standard, вы не покупаете сломанный или некачественный блок питания.

Впрочем, самые дешевые модели без сертификата 80 PLUS брать тоже не стоит, потому что в них часто нет защиты от перегрузки, короткого замыкания или перегрева. А вот на этом экономить уж точно не стоит, потому что вслед за БП на «тот свет» могут отправиться все остальные жители вашего корпуса.

Еще один важный параметр любого блока питания — вид PFC (Power Factor Correction), то есть какой в нем используется тип коррекции фактора мощности. Бывают активные и пассивные PFC.

Начнем с первого: Active PFC это, по сути, дополнительный импульсный источник питания, повышающий напряжение. В таком режиме блок питания получает мощность от энергосети короткими импульсами. Это хорошо сказывается на уменьшении высокочастотных помехов и помогает работать с аналоговым видео и звуком. Однако в игровом ПК такое в общем-то ни к чему, да и к тому же активный PFC снижает коэффициент мощности.

Поэтому если вы в основном используете компьютер для игр, то смело покупайте блок питания с пассивным PFC. Разницы вы не заметите, но немного повысите КПД блока питания, а значит и сэкономите деньги на электричестве. Как говорится, мелочь, а приятно.

Впрочем, «убиваться» из-за PFC, отказываясь от отличного во всем остальном БП тоже не стоит. Например, но многих моделях от be quiet! стоит активный PFC, и это не значит, что эти блоки питания плохие.

Вот тут и начинается самый «хардкор», потому что у блоков питания бывают разные комплекты проводов, равно как и у комплектующих бывают различные разъемы. А что, если на БП не найдется нужного провода?.. В процессе выбора этот вопрос будет мучить любого неопытного пользователя. И вот тут у нас для вас есть две новости — хорошая и плохая. Начнем с плохой: чтобы грамотно выбрать блок питания, вам будет полезно узнать, какие бывают провода и разъемы.

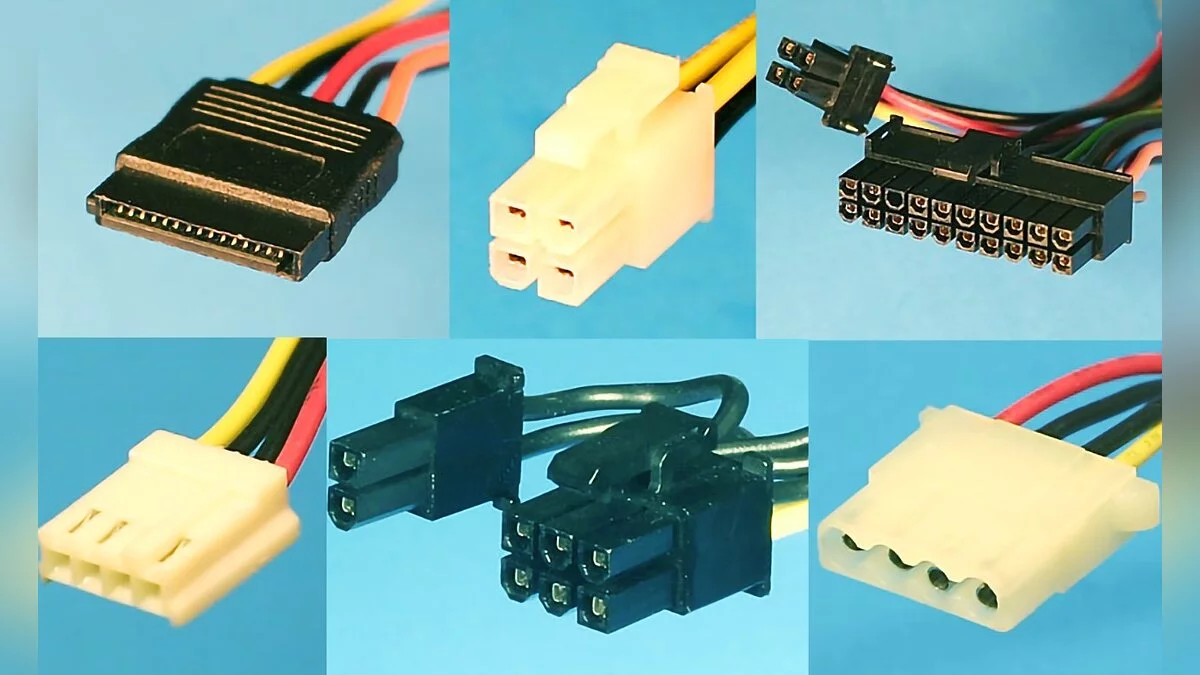

Вот наглядный коллаж с фотографиями шести основных разъемов, которые используются в современных компьютерах. Далее по порядку рассмотрим назначение каждого из них:

Кстати, если кабель питания ЦПУ на БП 4-штырьковый, а разъем на материнской планете 6- или 8-штырьковый, то ничего страшного. Ставьте свой 4-pin, его вполне хватит, если вы не собираетесь практиковать экстремальный разгон.

А теперь, пока вы укладываете в голове все эти знания, поделимся с вами хорошей новостью: компоновка проводов на всех современных блоках питания примерно одинаковая. В этом плане разница между современными БП разве что в количестве проводов разного типа. Таким образом, вам не нужно маниакально записывать все разъемы на своих комплектующих, если только вы не собираете какой-то странный агрегат вместо игрового компьютера.

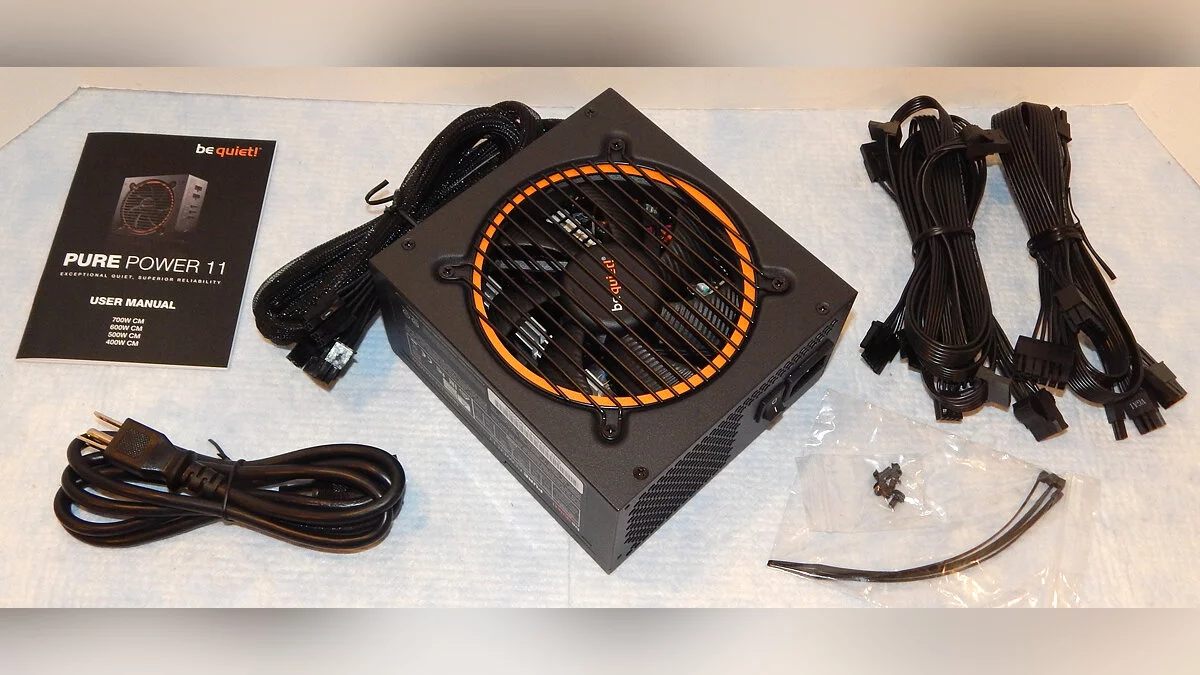

Кстати, на рынке также можно найти модульные блоки питания со съемными кабелями. Они позволяют пользователю самостоятельно распределить мощность, что довольно удобно, если вы любите все тонко настраивать под себя. Но такие БП стоят дороже, да и к тому же придется вручную их присоединять, а также искать дополнительные провода, если у компьютера нестандартный набор комплектующих. Например, три видеокарты или очень много жестких дисков.

К тому же блоки питания со съемными кабелями, как правило, менее надежные. Из-за наличия дополнительного звена в виде разъема для подключения кабеля возникает избыточный нагрев. Это в общем-то не страшно, но и хорошего в этом ничего нет.

Пришла пора подвести итоги всего материала и составить простой, но эффективный алгоритм по подбору БП под игровой компьютер. Можете использовать его как памятку, добавив эту страницу в закладки своего браузера.

Вот и все, что вам нужно знать, чтобы без проблем правильно выбрать блок питания для игрового компьютера. Если у вас есть дополнения и просто советы для начинающих пользователей ПК, то не стесняйтесь делиться ими в комментариях!
